کفپوش آنتی استاتیک ESD
اجرای تخصصی و تست مقاومت | آریا پوشش پارس
اجرای کفپوش آنتی استاتیک و ESD برای اتاق سرور، صنایع دارویی، الکترونیک و محیط‌های حساس. تعیین کلاس مقاومتی، اتصال ارت، تست و گزارش مکتوب.
انتخاب اشتباه کلاس ESD می‌تواند خطرناک باشد
کفپوش آنتی استاتیک معمولی (10⁶–10⁹ Ω) برای محیط‌های ATEX و انفجاری کافی نیست. کلاس مقاومتی باید دقیقاً با نوع خطر محیط تطابق داشته باشد.
چرا آریا پوشش پارس؟
- گزارش تست ESD مکتوب
- گارانتی مکتوب ۲ ساله
- تعیین دقیق کلاس مقاومتی
- مشاوره مهندسی رایگان
- اتصال به سیستم ارت
- مستندات ممیزی‌پذیر
2 سال
چرا آریا پوشش پارس؟
کفپوش آنتی استاتیک ESD چیست؟
الکتریسیته ساکن (Static Electricity) در محیط‌های صنعتی یک تهدید واقعی است. تخلیه ناگهانی بار الکتریکی (Electrostatic Discharge — ESD) می‌تواند به قطعات الکترونیک حساس آسیب بزند، در محیط‌های دارویی آلودگی ایجاد کند و در محیط‌های انفجاری باعث جرقه و حریق شود.
کفپوش آنتی استاتیک ESD با تزریق عناصر رسانا به لایه اپوکسی، یک مسیر کنترل‌شده برای تخلیه بار الکتریکی ایجاد می‌کند. مقاومت الکتریکی سطح دقیقاً مهندسی می‌شود تا با استانداردهای صنعتی مطابقت داشته باشد.
تفاوت کلیدی: کفپوش آنتی استاتیک معمولی (Antistatic) بار را کُند تخلیه می‌کند. کفپوش ESD (Electrostatic Dissipative) تخلیه کنترل‌شده با مقاومت مشخص ارائه می‌دهد. در بسیاری از فرآیندهای صنایع الکترونیک و دارویی، کنترل ESD بر اساس الزامات فرآیند و استانداردهای پروژه ضروری است.

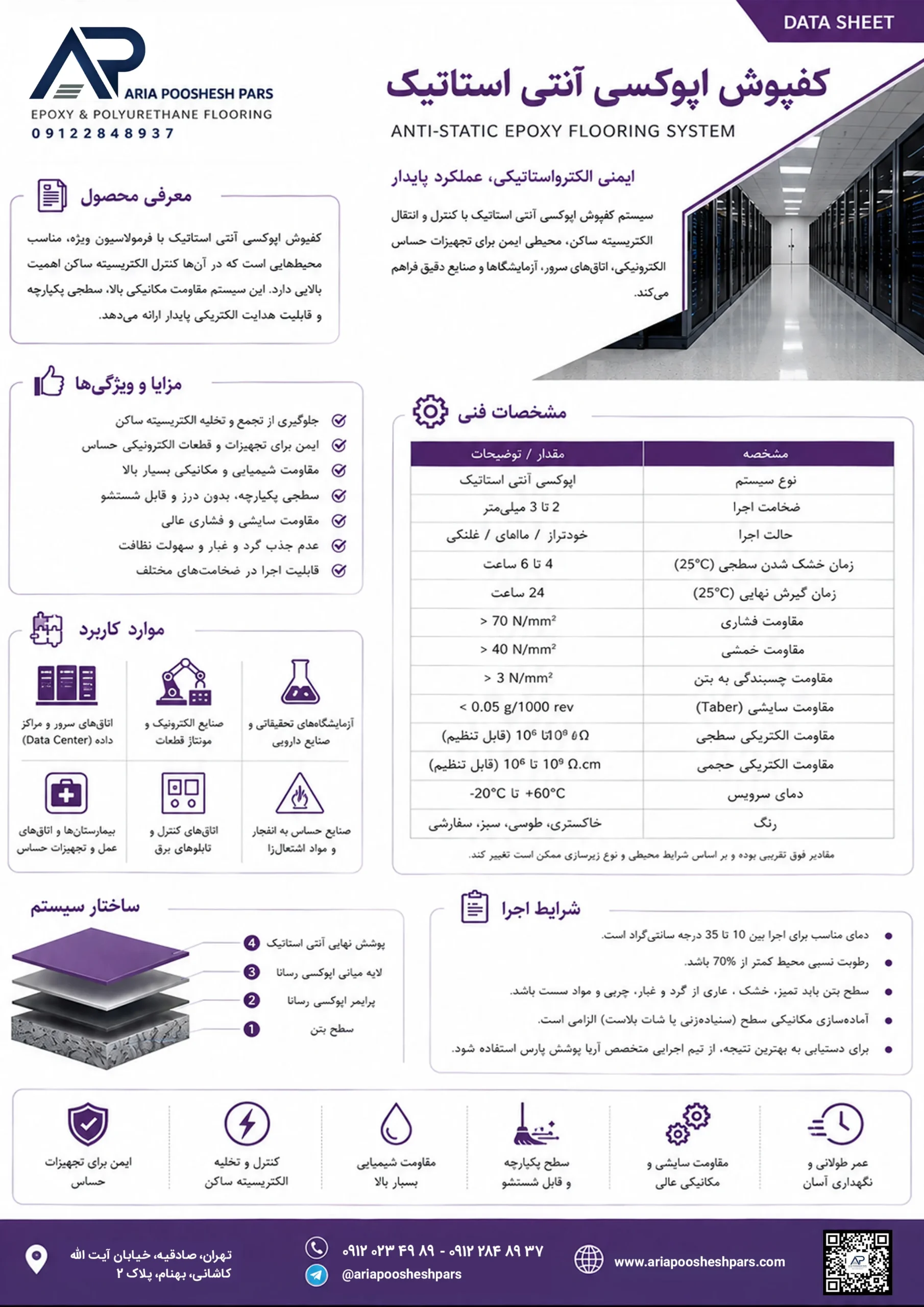

مشخصات فنی سیستم ESD
سه کلاس مقاومتی — کدام برای شماست؟
Conductive
بالاترین سطح تخلیه — برای محیط‌های با خطر بالای انفجار و اتاق‌های عمل
انفجاری
اتاق عمل
داروخانه
ESD Dissipative
کنترل‌شده‌ترین تخلیه — ایده‌آل برای الکترونیک، PCB و صنایع دارویی
کلین روم
دارویی
الکترونیک
Antistatic
حداقل حفاظت — فقط برای محیط‌های با ریسک پایین مثل انبار و اداری
انبار عادی
اداری
محیط‌های پرخطر که به ESD نیاز دارند
صنایع الکترونیک و PCB
تخلیه ESD کمتر از ۱۰۰ ولت می‌تواند تراشه‌های نیمه‌هادی را نابود کند — بدون اینکه اپراتور احساسی داشته باشد
صنایع دارویی و کلین روم
بار الکتریکی باعث جذب ذرات معلق و آلودگی پودرهای دارویی می‌شود — خطر مستقیم برای کیفیت محصول
پتروشیمی و محیط های صنعتی حساس
جرقه ناشی از تخلیه ESD در اتمسفر قابل اشتعال می‌تواند منجر به آتش‌سوزی یا انفجار شود
اتاق عمل و ICU
تجهیزات پزشکی حساس به ESD + گازهای بیهوشی قابل اشتعال — دوگانه‌ترین خطر ESD در پزشکی
صنایع نظامی و دفاعی
حفاظت از مواد منفجره و تجهیزات الکترونیک حساس در انبارها و خطوط مونتاژ
اتاق سرور و دیتا سنتر
محیط اتاق سرور با تراکم بالای تجهیزات الکترونیکی حساس — خطر از دست رفتن داده
ساختار لایه‌ای سیستم ESD
تاپکوت ESD (Top Coat)
لایه نهایی حاوی کربن هادی — سطح قابل تست با اهم‌متر
لایه میانی ESD اپوکسی
اپوکسی با پر‌کننده‌های رسانا — کنترل مقاومت الکتریکی
شبکه رسانا (Copper Tape Grid)
نوارهای مسی هادی به فاصله ۱–۱.۵ متر — اتصال به سیستم ارت ساختمان
پرایمر اپوکسی نفوذی
نفوذ در منافذ بتن — چسبندگی حداکثری
بتن زیرکار (آماده‌سازی‌شده)
ساب زنی، رفع رطوبت، مقاومت فشاری حداقل ۲۵ MPa
کاربردهای اصلی
خط مونتاژ الکترونیک
تولید PCB، قطعات نیمه‌هادی، تجهیزات ارتباطی
کارخانه تولید دارو
کلین روم، بخش پودر، تجهیزات حساس GMP
پتروشیمی و نفت
منطقه ATEX Zone 1 و 2، انبار مواد قابل اشتعال
اتاق عمل و ICU
حفاظت تجهیزات پزشکی + ایمنی در برابر گازهای بیهوشی
مرکز داده
اتاق سرور، UPS Room، تجهیزات شبکه حساس
صنایع نظامی
انبار مهمات، خطوط مونتاژ تجهیزات الکترونیک دفاعی
استانداردهای پشتیبانی‌شده
اصلی
ANSI/ESD S20.20
استاندارد جهانی کنترل ESD در صنایع الکترونیک
اصلی
IEC 61340-4-1
اندازه‌گیری مقاومت الکتریکی کفپوش ESD
ایمنی
ATEX 114/ATEX 153
دستورالعمل اتحادیه اروپا برای محیط‌های انفجاری
پزشکی
IEC 60601-1
ایمنی الکتریکی تجهیزات پزشکی الکتریکی
اصلی
ANSI/ESD STM7.1
روش تست مقاومت الکتریکی کفپوش ESD
ملی
ISIRI 13602
استاندارد ملی ایران برای کنترل الکتریسیته ساکن
نمونه پروژه‌های ESD اجراشده
سوالات متداول
کفپوش آنتی استاتیک ESD چیست؟
کفپوش آنتی استاتیک ESD با ایجاد یک مسیر کنترل‌شده برای تخلیه الکتریسیته ساکن، از تجمع بار و تخلیه ناگهانی آن جلوگیری می‌کند. این سیستم برای محیط‌هایی که تجهیزات یا فرآیندهای حساس به الکتریسیته ساکن دارند، طراحی می‌شود.
تفاوت کفپوش آنتی استاتیک، Conductive و ESD Dissipative چیست؟
این سه سیستم بر اساس میزان و نحوه کنترل مقاومت الکتریکی با یکدیگر تفاوت دارند. سیستم Conductive برای تخلیه سریع‌تر بار، ESD Dissipative برای تخلیه کنترل‌شده و Antistatic برای محیط‌های کم‌ریسک‌تر استفاده می‌شود. انتخاب کلاس مناسب باید بر اساس شرایط و ریسک پروژه انجام شود.
کفپوش ESD برای چه محیط‌هایی مناسب است؟
کفپوش ESD در صنایعی مانند الکترونیک و تولید PCB، صنایع دارویی، کلین‌روم، اتاق سرور و دیتاسنتر، اتاق عمل و ICU و برخی محیط‌های صنعتی حساس کاربرد دارد. نوع سیستم باید متناسب با کاربری و الزامات فنی هر فضا انتخاب شود.
آیا کفپوش آنتی استاتیک به سیستم ارت نیاز دارد؟
در سیستم‌های ESD، ایجاد مسیر مناسب برای تخلیه بار اهمیت اساسی دارد. به همین دلیل شبکه رسانای مسی کفپوش به سیستم ارت ساختمان متصل می‌شود تا بار الکتریکی به شکل کنترل‌شده تخلیه شود.
مقاومت الکتریکی کفپوش ESD چقدر است؟
مقدار مقاومت الکتریکی به کلاس انتخاب‌شده و الزامات پروژه بستگی دارد. در سیستم معرفی‌شده آریا پوشش پارس، محدوده‌های مشخصی برای مقاومت نقطه‌به‌نقطه و نقطه‌به‌زمین در نظر گرفته شده و عملکرد نهایی پس از اجرا قابل تست و اندازه‌گیری است.
ضخامت کفپوش آنتی استاتیک ESD چقدر است؟
ضخامت نهایی سیستم ESD معرفی‌شده در این صفحه حدود ۲ تا ۳ میلی‌متر است. این سیستم شامل پرایمر اپوکسی، شبکه رسانای مسی، لایه میانی ESD و پوشش نهایی است.
آیا پس از اجرای کفپوش ESD تست مقاومت الکتریکی انجام می‌شود؟
بله. مقاومت الکتریکی سیستم پس از اجرا قابل اندازه‌گیری است و گزارش تست ESD ارائه می‌شود. این گزارش می‌تواند برای کنترل کیفیت پروژه و مستندسازی الزامات فنی مورد استفاده قرار گیرد.
کفپوش ESD چه استانداردهایی را پوشش می‌دهد؟
بسته به نوع پروژه و الزامات آن، استانداردهایی مانند ANSI/ESD S20.20، IEC 61340، ANSI/ESD STM7.1 و استاندارد ملی ISIRI 13602 در صفحه خدمات آریا پوشش پارس ذکر شده‌اند. استاندارد قابل استناد باید متناسب با کاربری و مشخصات پروژه تعیین شود.
قیمت اجرای کفپوش آنتی استاتیک چگونه محاسبه می‌شود؟
قیمت اجرای کفپوش آنتی استاتیک به عواملی مانند متراژ، وضعیت و آماده‌سازی زیرسازی، کلاس مقاومتی، ساختار سیستم ESD و الزامات اجرایی پروژه بستگی دارد. برای اعلام قیمت دقیق، ابتدا مشخصات فنی و شرایط محل بررسی می‌شود.
چرا اجرای کفپوش ESD را به آریا پوشش پارس بسپاریم؟
آریا پوشش پارس خدمات کفپوش ESD را با تعیین کلاس مقاومتی، اجرای سیستم ارت، تست مقاومت الکتریکی، ارائه گزارش تست و گارانتی مکتوب دو ساله ارائه می‌کند. هدف، صرفاً اجرای یک پوشش نیست؛ بلکه تحویل یک سیستم ESD قابل‌اندازه‌گیری و مستند است.
آیا کفپوش ESD در برابر مواد شیمیایی صنعتی مقاوم است؟
بله، سیستم‌های کفپوش ESD با فرمولاسیون مناسب می‌توانند در برابر بسیاری از مواد شیمیایی رایج صنعتی، روغن‌ها و شوینده‌ها مقاومت مطلوبی داشته باشند. با این حال، مقاومت در برابر هر ماده شیمیایی باید بر اساس نوع و غلظت ماده، دمای محیط و مدت تماس بررسی شود. برای محیط‌های شیمیایی، انتخاب سیستم رزینی مناسب پیش از اجرا ضروری است.
پروژه ESD دارید؟
خدمات مرتبط
کفپوش اپوکسی صنعتی
پارکینگ، فضای باز، UV
کفپوش صنایع دارویی
GMP + ESD ترکیبی
کفپوش ضد اسید
پتروشیمی، مواد شیمیایی
کفپوش بهداشتی
کلین روم + GMP
کفپوش آنتی استاتیک چیست؟
کفپوش آنتی استاتیک (ESD) سیستمی است که جریان الکتریسیته ساکن را از بدن انسان یا تجهیزات به‌صورت کنترل‌شده به زمین هدایت می‌کند. مقاومت الکتریکی این سیستم بین ۱۰⁵ تا ۱۰⁸ اهم تنظیم می‌شود تا هم از تخلیه ناگهانی الکتریسیته جلوگیری شود و هم خطر برق‌گرفتگی وجود نداشته باشد.
کاربردهای کفپوش آنتی استاتیک
اتاق عمل و ICU
جلوگیری از جرقه در کنار گازهای بیهوشی قابل اشتعال و حفاظت از تجهیزات الکترونیکی حساس پزشکی نظیر مانیتورینگ و دستگاه‌های MRI.
اتاق سرور و دیتاسنتر
حفاظت از سرورها و تجهیزات شبکه در برابر تخلیه الکتروستاتیک که می‌تواند باعث آسیب فیزیکی به قطعات الکترونیکی شود.
کارخانه الکترونیک
حفاظت از قطعات الکترونیکی حساس در خط تولید مطابق استاندارد ANSI/ESD S20.20.
مشخصات فنی ESD
فیلد | مقدار |
مقاومت الکتریکی | 10⁵ – 10⁸ Ω |
استاندارد | EN 61340-5-1 / ANSI/ESD S20.20 |
خاصیت سطح | آنتی‌باکتریال + ESD همزمان |
رنگ رایج | خاکستری یا آبی روشن |
مزایای کفپوش ESD آریا پوشش پارس
- مطابقت کامل با استاندارد بین‌المللی EN 61340 و ANSI/ESD S20.20
- قابلیت ترکیب با خاصیت آنتی‌باکتریال برای محیط‌های درمانی
- اجرای یکپارچه و بدون درز
- تست و گزارش مقاومت الکتریکی پس از اجرا
سایر سوالات متداول
تفاوت کفپوش آنتی استاتیک و معمولی چیست؟
کفپوش ESD مقاومت الکتریکی کنترل‌شده (۱۰⁵ تا ۱۰⁸ اهم) دارد که جریان الکتریسیته ساکن را به‌صورت ایمن به زمین هدایت می‌کند.
آیا کفپوش ESD برای اتاق عمل اجباری است؟
بله، استاندارد NFPA 99 و الزامات وزارت بهداشت برای اتاق‌های عمل، کفپوش ESD را الزامی می‌کند.
